一、級聯方式
這是最常用的一種組網方式，它通過交換機上的級聯口（UpLink）進行連接。級聯可以定義為兩臺或兩臺以上的交換機通過一定的方式相互連接。根據需要， 多臺交換機可以以多種方式進行級聯。
在較大的局域網例如園區網 ( 校園網 ) 中，多臺交換機按照性能和用途一般形成總線型、樹型或星型的級聯結構。
需要注意的是交換機不能無限制級聯，超過一定數量的交換機進行級聯，最終會引起廣播風暴，導致網絡性能嚴重下降。

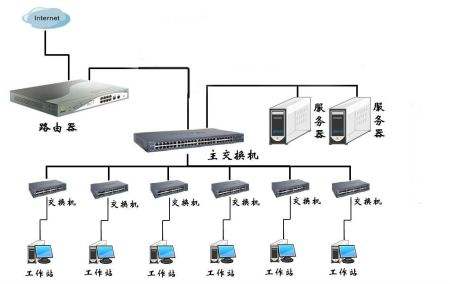

結構圖：
二、堆疊方式
堆疊是指將一臺以上的交換機組合起來共同工作， 以便在有限的空間內提供盡可能多的端口。
多臺交換機經過堆疊形成一個堆疊單元?？啥询B的交換機性能指標中有一個 " 最大可堆疊數 " 的參數，它是指一個堆疊單元中所能堆疊的最大交換機數，代表一個堆疊單元中所能提供的最大端口密度。
一般來說， 不同廠家、不同型號的交換機可以互相級聯，堆疊則不同 ，它必須在可堆疊的同類型交換機 ( 至少應該是同一廠家的交換機 ) 之間進行；級聯僅僅是交換機之間的簡單連接， 堆疊則是將整個堆疊單元作為一臺交換機來使用， 這不但意味著端口密度的增加，而且意味著系統帶寬的加寬。
堆疊可以大大提高交換機端口密度和性能。堆疊單元具有足以匹敵大型機架式交換機的端口密度和性能， 而投資卻比機架式交換機便宜得多 ，實現起來也靈活得多。這就是堆疊的優勢所在。
在項目中，不少朋友對于交換機的堆疊方式有些疑問，我們來通過視頻了解下：
結構圖：
三、端口聚合方式
端口聚合將兩個設備間多條物理鏈路捆綁在一起組成一條邏輯鏈路，從而達到帶寬倍增的目的(這條邏輯鏈路帶寬相當于物理鏈路帶寬之和)。
除了增加帶寬外，端口聚合還可以在多條鏈路上均衡分配流量，起到負載分擔的作用；當一條或多條鏈路故障時，只要還有鏈路正常，流量將轉移到其它的鏈路上，整個過程在幾毫秒內完成，從而起到冗余的作用，增強了網絡的穩定性和安全性。

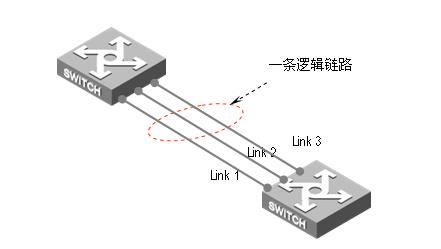

結構圖：
四、分層方式
這種方式一般應用于比較復雜的交換機結構中，按照功能可劃分為：接入層、匯聚層、核心層。
這三層網絡架構采用層次化模型設計，將復雜的網絡設計分成幾個層次，每個層次著重于某些特定的功能，這樣就能夠使一個復雜的大問題變成許多簡單的小問題。

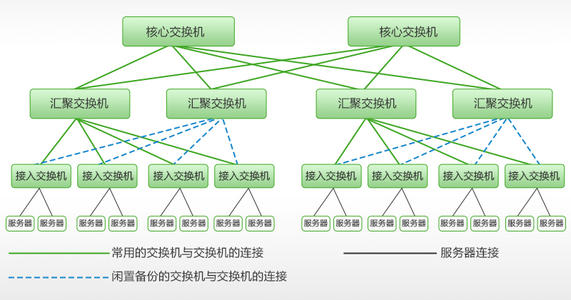

結構圖：
交換機的分層結構應用最多，在項目中常見的有三種方式，我們來看下：
一、小型企業網絡組網
接入的用戶在100左右的為中小型企業網，它只有接入層與核心層。
在此方案中，把各個辦公室網絡劃分為獨立的vlan并設置一個單獨的子網，使用2層交換機來進行接入層，使用中型3層交換機作為核心交換設備來在各個子網間進行數據轉發，防火墻運行轉換后連接到互聯網；
二、中型企業網絡
我們把接入用戶規模在300-800的企業網稱為中型企業網，網絡一旦規模大了，就不好管理了，就不能使用原來的小型網絡的組網方式了，對于這樣的網絡，可以使用下面的組網方式：
隨著網絡中用戶數量的增加，我們?nèi)匀皇褂?層交換機作為純粹的接入設備，在圖中增加一種設備（2層匯聚交換機）來進行匯聚，緩解核心交換機的壓力。
三、大型企業網絡
對于用戶數量超過1000但是少于3000的企業網絡，我們的組網方案為：
首先看這個網絡拓?fù)鋱D看似有點復雜，但仔細分析它也是與上面的中型網絡原理一樣，隨著網絡規模的進一步擴大，只使用一臺3層交換機作為網絡核心交換可能會降低網絡的處理性能，壓力過大，會存在一些資源不足的問題。
所有用戶產生的流量都會到達這臺設備，那么它需要處理的協議數據報數量也就非常龐大，因此如果對于這樣規模的網絡如果還只使用一臺核心設備，那么將會非常繁忙，在應答用戶的數據時延遲必然加大，給用戶的感覺就是網絡的速度好像變慢了。因此，需要增加一個3層交換機來分擔這種壓力，這就是網絡中出現多個3層交換機的原因。
